為什么大力發(fā)展機(jī)制砂代替海沙

作者：利達(dá)機(jī)械????來(lái)源：http://www.star-deco.com/ ???發(fā)布時(shí)間：2018-08-08 11:43????瀏覽量：

　　跟著國(guó)家環(huán)保政策力度的不斷加大，強(qiáng)化生態(tài)平衡。國(guó)家下大力氣封閉了許多的礦山和制止開(kāi)采湖泊和內(nèi)河的黃砂。造成了作為混凝土首要材料的缺少。一些商家就運(yùn)用海砂來(lái)添補(bǔ)商場(chǎng)。為了差異海砂與河砂成份和性質(zhì)，咱們友情提示混凝土企業(yè)購(gòu)買黃砂時(shí)應(yīng)該認(rèn)真辨別。

　　下面具體介紹海砂對(duì)混凝土質(zhì)量的影響及簡(jiǎn)略辨別海砂與河砂的辦法：
　　
　　海砂是產(chǎn)于海洋（包含灘砂、海底砂）和入海口鄰近的砂。海砂受海水的影響，未經(jīng)淡化處理的海砂有以下 2 個(gè)特色:
　　
　　（1）含鹽量高。海砂所含鹽首要是氯鹽和硫酸鹽，氯鹽含量是硫酸鹽的 10 倍（氯鹽折算為 Cl-，硫酸鹽折算為 SO42-），所以海砂首要是含氯鹽高。有材料介紹含鹽高的海砂其含鹽量的達(dá)到 0.1%～1% （淡砂質(zhì)量百分比，折算為 Cl-大約是 0.06%～0.6%），遠(yuǎn)超過(guò)標(biāo)準(zhǔn)要求的限值—JGJ206-2010 《海砂混凝土運(yùn)用技術(shù)標(biāo)準(zhǔn)》（后邊一概簡(jiǎn)稱《技術(shù)標(biāo)準(zhǔn)》）規(guī)則水溶性氯離子最大含量為 0.03%。
　　
　　（2）貝殼含量較高。貝殼首要成分是 CaCO3，其特色是外形呈薄片狀，外表潤(rùn)滑，強(qiáng)度低，易沿解理方向損壞。
　　
　　2."海砂屋"的損害本源
　　
　　"海砂屋"是指運(yùn)用未經(jīng)淡化處理的海砂制造的混凝土建房，經(jīng)過(guò)必定時(shí)刻（一般幾年時(shí)刻）后混凝土內(nèi)部的鋼筋遭到嚴(yán)峻銹蝕，結(jié)構(gòu)遭到損壞，房子的負(fù)荷才能大幅下降，遇到嚴(yán)峻的地質(zhì)災(zāi)害，如地震等極簡(jiǎn)略垮塌，乃至有的修建不經(jīng)天災(zāi)也會(huì)自行崩塌，可見(jiàn)"海砂屋"的損害是極端嚴(yán)峻的，不能不屑一顧。下面評(píng)論損害本源。
　　
　　(1) 氯離子的損害性。海砂混凝土的鋼筋腐蝕是一個(gè)極端復(fù)雜的過(guò)程，它與氯離子含量、孔隙特征、水化作用、溫濕度、碳化特征、PH值、保護(hù)層厚度等許多要素有關(guān)，是各要素之間相互作用影響的成果。氯離子在鋼筋銹蝕過(guò)程中起著催化劑的作用,經(jīng)過(guò)部分酸化（例如碳化等作用）引起化學(xué)反響，PH值降至某種程度達(dá)到氯離子臨界濃度后鋼筋外表鈍化膜被損壞；這樣在沒(méi)有損壞的鈍化膜和鄰近已損壞鈍化膜之間發(fā)生電位差--構(gòu)成銹蝕原電池；氯離子在該過(guò)程中循環(huán)往復(fù)參加其中，終至銹蝕現(xiàn)象越來(lái)越嚴(yán)峻，致使混凝土也開(kāi)裂劣化。氯離子既參加上述反響，構(gòu)成中心產(chǎn)物，也在電化學(xué)反響溶液中起著潤(rùn)滑劑的作用，它減少了電化學(xué)溶液的電阻，降低了 PH值，加快了銹蝕反響的進(jìn)程。
　　
　　(2)貝殼物質(zhì)的不利影響。貝殼因?yàn)楹?jiǎn)略解理決裂，其與水泥漿的結(jié)合作用較差，當(dāng)它數(shù)量較多時(shí)會(huì)使混凝土和易性變差，也使混凝土的抗拉、抗折、抗壓強(qiáng)度下降，耐磨、抗?jié)B性能變差。
　　
　　砂子從來(lái)歷上砂可分為海砂、河砂和山砂。海砂盡管潔凈，但國(guó)家禁止運(yùn)用未經(jīng)淡化處理的海砂作為修建材料。因?yàn)楹Ｉ胞}分高，極易使修建工程呈現(xiàn)氯離子腐蝕鋼筋狀況，造成安全隱患。要分辯是否是海砂，首要是看砂里邊是否含有海洋細(xì)微貝殼。山砂因?yàn)橥獗泶植冢运喔街饔煤茫缴俺煞謴?fù)雜，大都含有泥土和其他有機(jī)雜質(zhì)。
　　
　　海砂，河砂的成因都是根本相同的，都是花崗巖、砂巖承受強(qiáng)烈風(fēng)化的殘留礦藏，首要是石英，也含有少數(shù)長(zhǎng)石和白云母。砂漠是干燥了的古河漫灘或湖泊，因而，看上去不同不大，河砂是最近堆積的流砂，廣泛散布于大江小河的河漫灘，會(huì)比較潔凈，是修建的上等砂，海砂因?yàn)橛泻}及其他雜質(zhì)較多，用于修建較差。

　　海砂的首要成分是：石英顆粒，長(zhǎng)石和巖屑顆粒較少，粒度十分細(xì)，磨圓度較好，云母片的含量少。海砂里有鈉、鎂、鹽，因而不能用于修建。
　　

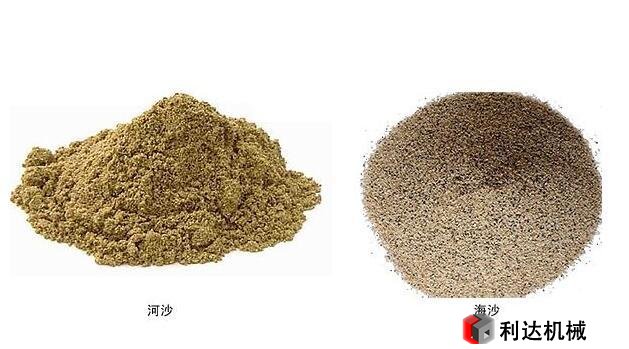

　　能夠經(jīng)過(guò)以下辦法來(lái)分辯河砂與海砂：
　　
　　1、顏色: 發(fā)黑的為海砂，發(fā)黃的為河砂；
　　
　　2、首先要看砂子中是否有海洋微小貝殼類等,這是海砂；
　　
　　3、用太陽(yáng)曬，有白色的晶體（鹽）是海砂；
　　
　　4、抓一把浸水里,水不要太多，嘗水的滋味，咸的是海砂，淡的是河砂；
　　
　　5、先從外觀，海砂顆粒大，含許多貝殼的殘片。真實(shí)的河砂是很均勻、很細(xì)，并且河砂中有大小不一的鵝卵石；
　　
　　6、粘手感，抓一把砂用力握下，然后拍掉，發(fā)現(xiàn)粘手拍不潔凈的為海砂，不粘手根本能拍潔凈的為河砂；
　　
　　7、海砂中摻雜的貝類碎殼較多，顆粒大，砂礫之間的密實(shí)度很低，所以摸在手里的感覺(jué)很粗糙，河砂顆粒小，砂礫之間的密實(shí)度高，所以摸在手里的感覺(jué)很細(xì)膩；
　　
　　8、運(yùn)用混凝土中氯離子濃度速測(cè)條（ECT測(cè)氯條）檢測(cè)，該速測(cè)條運(yùn)用快捷、操作簡(jiǎn)略、即時(shí)成果

上一篇：新型環(huán)保制砂機(jī)有哪些特點(diǎn)

下一篇：鵝卵石制砂機(jī)性能和原理

<fieldset id="yeaey"></fieldset>

<ul id="yeaey"></ul>

三级精品视频久久久久,亚洲自拍小视频,亚洲成人av中文,伊人影院在线视频

為什么大力發(fā)展機(jī)制砂代替海沙
